產品別稱
直高發、高壓發生器、中頻直流高壓發生器
產品介紹
主要用途：

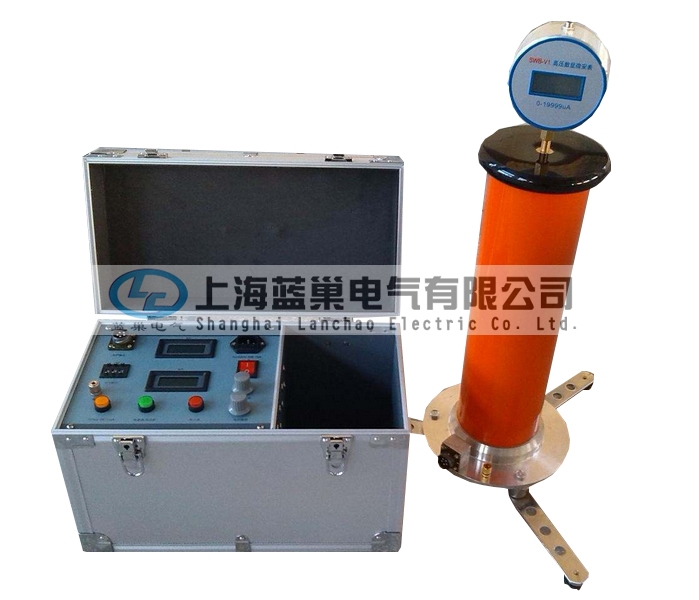

LCZGF-120KV2mA直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
LCZGF-120KV2mA直流高壓發生器采用中頻倍壓電路，率先應用新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
LCZGF-120KV2mA直流高壓發生器儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。我公司視質量和信譽為生命，不斷提高科技水平，研制出優質產品，以滿足用戶的需要。
1、供電部門現場直流高壓試驗，例如：電力電纜直流耐壓和泄漏試驗，磁吹避雷器和氧化鋅避雷器電導電流和1mA參考電壓試驗。
2、可作激光電源，還能用于靜電噴涂、靜電織絨等場合。
3、其它需要直流高壓的場合。
4、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC
5、凡我公司出廠的產品都經過嚴格質量檢驗，所有指標都優于中華人民共和國電力行業標準DL447.2-92的要求。
產品參數
主要參數：
1、電 源：AC220V±10%，50Hz±1%
2、額定輸出電壓：60kV、120kV、200kV、300kV、400kV、600kV、800kV
3、額定輸出電流：2mA、3mA、5mA、8mA、10mA
4、輸出電流指示精度：<1級
5、輸出電壓指示精度：<1級
6、紋波系數：≤0.5
7、0.75倍輸出電壓指示精度：<1級，帶鎖存
技術參數：
規格技術參數 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/5 |
額定電壓(kV) | 120 | 200 | 200 | 200 | 300 | 300 |
額定電流(mA) | 5 | 2 | 3 | 5 | 2 | 5 |
額定功率(W) | 600 | 400 | 600 | 1000 | 600 | 1500 |
機箱重量(kg) | 4.5 | 5.5 | 6.0 | 6.5 | 6.5 | 7.5 |
倍壓重量(kg) | 6.0 | 8.7 | 9 | 9 | 11 | 11.5 |
倍壓高度(mm) | 770 | 970 | 970 | 970 | 1250 | 1250 |
電壓測量精度 | 數顯表 ±(1.5%讀數±2個字) | |||||
電流測量精度 | 數顯表 ±(1.5%讀數±2個字) | |||||
波紋系數 | ≤0.5% | |||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||
過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 | |||||
電源 | 單相交流50HZ 220V±10% | |||||
工作方式 | 間斷使用30分鐘 | |||||
一次連續時間長為10分鐘, | ||||||
工作環境 | 溫度：-10~40℃ | |||||
相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
海拔高度：1500米以下 | ||||||
帶電容 | 被試品電容量無限制 | |||||
可用1.5倍的額定電流充電 | ||||||
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||
空氣絕緣、無泄漏之慮 | ||||||
操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） | |||||
過壓保護采用撥置，一目了然 | ||||||
立臥兩用型國際標準機箱，方便現場 | ||||||
發貨清單：
名稱 | 數量 |
控制箱 | 1臺 |
高壓倍壓筒 | 1節 |
備用熔斷絲 | 若干根 |
電源電纜 | 1根 |
專用接地線 | 1根 |
放電棒 | 1根 |
水電阻或限流電阻 | 1根 |
微安表 | 1套 |
產品說明書 | 1份 |
產品合格證 | 1份 |
產品保修卡 | 1份 |
