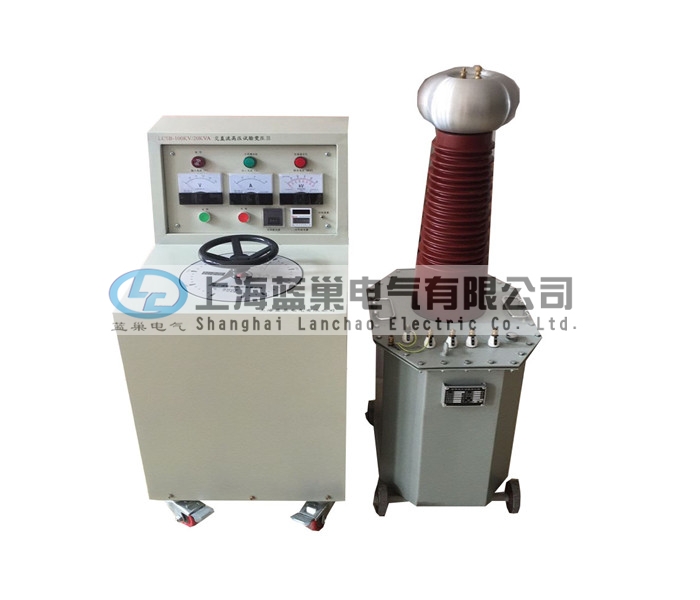

100KV工頻高壓試驗變壓器

2017/7/4 16:29:29 點擊量：124 標簽：

產品簡介：
LCSB系列耐壓試驗裝置。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

產品特征：
l監視功能：高壓電壓低壓電流零位指示電源指示工作指示計時指示
l保護功能：過流保護、零位啟動保護、聲光語言報警提醒
l采用新型時間繼電器，計時范圍更廣（1S～99H）
l采用新型電流繼電器，精確、可靠，確保人身及設備安全
l高壓試驗變壓器采用絕緣，耐潮，耐沖擊，絕緣程度高
l結構合理，體積小，重量輕

使用條件：
l工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
l環境溫度：0～40℃
l環境濕度：≤85% RH（無凝結水）
l海拔高度：＜1000m
產品參數：
耐壓控制箱（臺）參數：

型號規格	容量	電源			輸出		重量（kg）
型號規格	容量	相數	（V）	（A）	（V）	（A）	重量（kg）
—2/220	2	1	220	10	0-250	8	14
—3/220	3	1	220	15	0-250	12	16
—5/220	5	1	220	25	0-250	20	18
—10/220	10	1	220	50	0-250	40	80
—15/400	15	2	380	37.5	0-430	34.8	90
—20/400	20	2	380	50	0-430	46.5	100
—25/400	25	2	380	62.5	0-430	58.1	120
—30/400	30	2	380	75	0-430	69.7	140
—50/400	50	2	.380	125	0-430	116.2	160
—100/400	100	2	380	250	0-430	232.5	50

高壓試驗變壓器參數：

規格	容量 kVA	低壓側		高壓側		測量變比	60分鐘溫升℃	阻抗電壓％	空載電流％	質量 kg	外形尺寸長×寬×高 mm×mm×mm
		電壓 V	電流 A	電壓kV	電流 mA
		電壓 V	電流 A	電壓kV	電流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200×275×640
3/50	3	200	15	50	60	500	50	10	<4	27	240×300×690
5/50	5	200	25	50	100	500	50	10	<4	52	250×355×710
10/50	10	200	50	50	200	500	50	10	<4	80	260×375×750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270×420×800
20/50	20	400	50	50	400	500	50	8	<4	140	285×440×820
30/50	30	400	75	50	600	500	50	8	<4	155	295×386×840
50/50	50	400	125	50	1000	500	50	8	<4	184	320×416×910
10/100	10	400	50	100	100	1000	50	10	<4	135	350×475×1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510×390×1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540×400×1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560×410×1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600×460×1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265×380×1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510×390×1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540×415×1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560×430×1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640×490×1850
